问题描述

家里的网络布局是运营商安装时的默认布局，有很强的局限性，故最近打算优化一下家里网络的布局。

现有问题如下：

1. 拨号、路由和WiFi接入都由光猫承担，光猫负载过高。

2. 光猫在门口的弱电箱中，WiFi信号难以覆盖整个家。

3. 最合适放WiFi的地方是客厅，但是客厅的网络接口被电视占据。

4. 家中WiFi覆盖有死角。

目标：

1. 将拨号和WiFi功能与光猫分离，减轻光猫负担。

2. 无线接入点设置在客厅。

3. 保证全家无死角WiFi覆盖。

步骤一 获取光猫超级密码

这一步并不是必需的，但是获取光猫超级密码后可以提供许多有效的功能，有助于扩展思路。

应根据光猫的品牌型号来确定破解方法，直接百度搜索即可 https://www.right.com.cn/forum/thread-2203236-1-1.html

也可以联系运营商工作人员提供密码。

步骤二 方案设计

方案一 使用路由器拨号

该方案需要经过第一步获取光猫超级密码，手动将光猫修改为桥接模式，或联系运营商修改。

该方案参考自：

三脚猫网络教程 - 司波图 - bilibili

核心思路是使用网管型交换机的VLAN划分功能，将IPTV和网络进行单线复用。光猫只负责进行光电信号的转换，其他所有功能由客厅的路由器承担。

该方案需要性能较好的路由器，如果路由器是便宜货那不如选下一方案。

方案二 使用光猫拨号

该方案是上一方案的简化版，光猫依然承担拨号和路由的功能，客厅的路由器仅仅作为一个无线接入点。

优点：配置简单，可以利用老旧路由器。

缺点：目标1无法完全实现，但是由于接入设备不多，所以问题不大。

该方案可以进一步简化，如果电视和网络可以走同一条线，或者不在乎电视网络走同一条线带来的干扰和网络不稳定，可以省掉客厅的交换机，弱电箱的交换机也可以换成普通的傻瓜交换机，电视直接连在路由器的lan口上。但是这种简化并不一定可行。

经实践，电信的 IPTV 不需要分线，直接走一条网线，用一个普通交换机分开即可，省去了划分VLAN的步骤。

上述方案存在一个致命缺陷，就是使用普通路由器进行无线AP组网时，不同AP之间的切换并不能做到无缝衔接，而能够做到无缝衔接的 AC+AP 方案价格高昂，至少要大几百块钱。

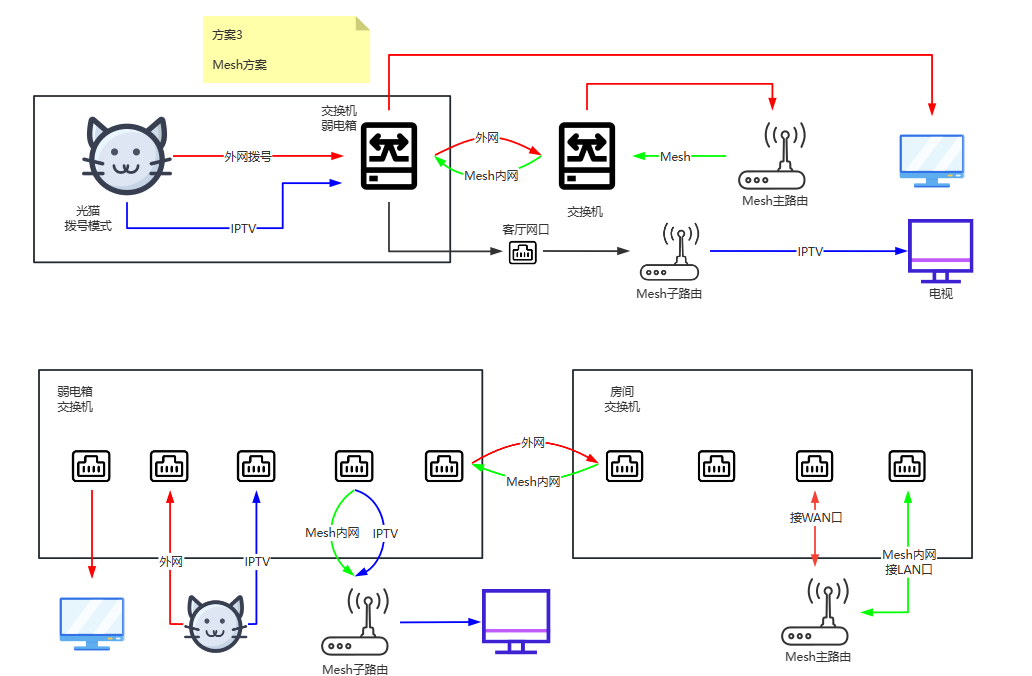

经调研，我决定采用有线 Mesh 组网方案。有线 Mesh 可以看作是一种简化版较为灵活的 AC+AP 组网方案，同样可以实现无限接入的无缝漫游。

如上图，优化后，交换机用傻瓜交换机即可。缺点在于，由于路由器放不进弱电箱，所以主路由放在了房间里面，需要额外的交换机进行 WAN 口和 LAN 口的连接。

下策 单路由器方案

核心思路：修改光猫配置，将IPTV和网络端口进行单线复用，再在电视边上分开，充分利用了光猫和路由器本身的VLAN划分功能，是最省钱的一套方案。

详见 电信IPTV电视+上网单线复（双）（VLAN路由器划分）方案解决

该方案使用较少的网络设备，但是对光猫进行了大量操作。一旦光猫出现什么问题，就只能联系运营商，风险较大。
